箱式变电站的结构你了解多少

编辑:淄博奥能电力设备时间:2019-08-07

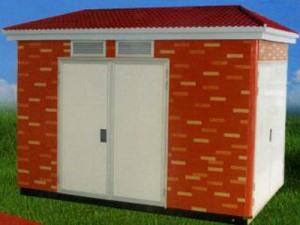

箱式变电站是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站,又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电设备,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将变压器降压、低压配电等功能有机地组合在一起,装置在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱,特别适用于城网建设与改造,是继土建变电站之后兴起的一种簇新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房、配电站,成为新型的成套变配电设备。下面就跟大家分享一下箱式变电站的有关知识~

箱式变电站的结构

箱式变电站的总体结构首要分为高压开关设备、变压器及低压配电设备三大部分。

根据系统需求,高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量设备。低压侧一般装置有总开关及分路馈线开关,也有的只装置馈线开关.向低压终端用户直接馈电。还可装补偿电容器、计量设备等。配电变压器一般选用油浸式或干式变压器。

欧式箱式变电站的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的,能够进行停送电操作而且有过负荷和短路保护。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般选用 S9 或干式的等。

箱体有两种构成方式,即“目”字形安置和“品”字形安置。“目”字形安置的高低压室较宽,便于完成环网或双电源接线的环网供电方案。

美式箱式组合变压器,其结构分为前后两部分,前部为接线柜,接线柜内包含高低压端子、高压负荷开关、刺进式熔断器、高压分接开关操作手柄、油位表、油温计等;后部是油箱体及散热片,变压器绕组、铁心、高压负荷开关、刺进式熔断器都在油箱体内。箱体选用全密封结构。一体化箱式变电站为最近国内厂家研制,使用还不广泛,为双层结构,高、低压室置于变压器室上面

欧式、美式和一体化式箱式变电站各有优缺点,欧式箱式变电站的体积较大,高低压开关和变压器都设于一个大壳体内,散热条件差,需装机械排风设备。美式箱式变电站因为变压器冷却片直接对外散热,散热条件相对较好,但其造型较欧式差,其外观难与住宅小区等绿化环境合作。一体化箱式变电站占地更少,优、缺点与美式箱式变电站相似。另外,美式、一体化式箱式变电站现国内只能制作630kVA容量以下的,欧式箱式变电站却可达1250kVA。
